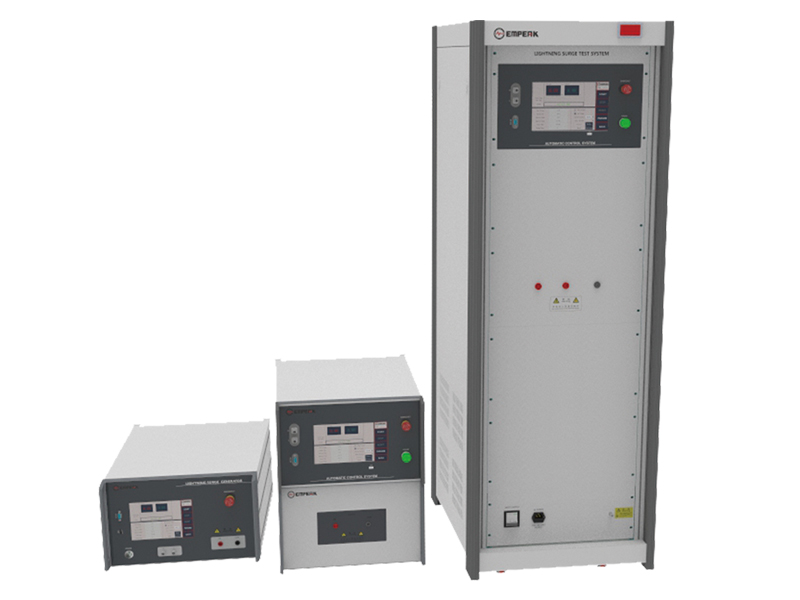

— 產品中心 —小型沖擊電流試驗儀
概述
當雷電發生時，會在附近的電氣傳輸系統中感應出一個較高的浪涌電流信號，連接在電氣系統中的較為敏感的電子儀器、家用電器等電子電氣產品可能會因為浪涌電流、電壓的干擾而導致功能異常、死機、重啟等故障現象，嚴重的可能會導電子元器件起火燒毀等嚴重事故。
本套雷擊浪涌試驗儀主要為模擬各種雷擊現象，采用標準模塊化結構設計，可根據用于需求實現多種沖擊電流波形，可用于對浪涌防護元器件、SPD、終端用電器進行沖擊電流測試，主要依據國家標準GB18802.1，GB 17626.5等最新標準
標準
GB 17626.5
GB 18802.1
IEC61000-4-5
IEC61643-11
SAE ARP5412
RTCA/DO-160F/G
MIL-STD-461G CS117
GJB 8848-2016
特點
10寸全彩色觸摸屏顯示全自動智能控制
程控直流高壓電源充電
試驗電壓和間隔時間可以任意設置，可編排測試流程
0-360°在線相位角度注入功能，可滿足50/60Hz自動檢測
內置電流測量監測探頭，面板BNC輸出，可直接接示波器監測輸出波形
可選配用于EUT在線試驗的動作負載電源
多種測試附件可選，提供一站式測試解決方案
上位機控制系統，實現自動測試控制測量一體化
主要參數
|
FSG-06C |
FSG-10C |
FSG-20C |
FSG-30C |
FSG-40C |
|
|
輸出波形 |
8±10%/20±10% us |
||||
|
短路電流幅值 |
6kA±10% |
10kA±10% |
20kA±10% |
30kA±10% |
30kA±10% |
|
充電電壓 |
6kV |
10kV |
20kV |
15kV |
20kV |
|
輸出極性 |
正、負、正負交替 |
||||
|
相位角度控制 |
0-360°同步，異步，步進控制 |
||||
|
供電電源 |
AC220V 500W |
AC220V 1000W |
AC220V 2000W |
AC220V 2000W |
AC220V 3000W |
|
設備尺寸 |
8U |
12U |
35U |
35U |
35U |
|
其他波形輸出參數 |
|
|
10/350us沖擊電流波 |
Up to 10kA，用于測試I類雷電沖擊 |
|
10/1000us沖擊電流波 |
Up to 2kA，用于測試大能量沖擊測試 |
|
6.4/69μs W1電流波 |
Up to 10kA，用于測試機載設備或者雷電防護器件的雷電間接效應 |
|
40/140us W5A電流波 |
Up to 10kA，用于測試機載設備或者雷電防護器件的雷電間接效應 |
|
50/500us W5B電流波 |
Up to 10kA，用于測試機載設備或者雷電防護器件的雷電間接效應 |
